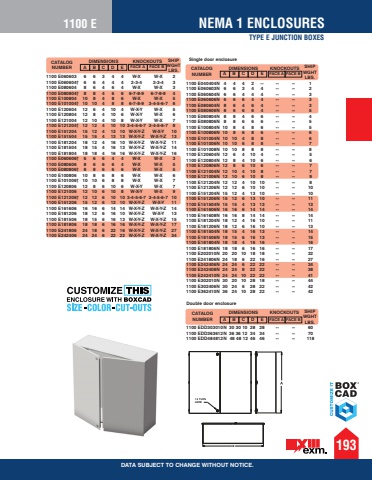

                                    LOCKB1931100 VEDATA SUBJECT TO CHANGE WITHOUT NOTICE.1100 E NEMA 1 ENCLOSURESTYPE E JUNCTION BOXES1100 E040404N 4 4 4 2 -- -- -- 1 1100 E060603N 6 6 3 4 4 -- -- 2 1100 E060604N 6 6 4 4 4 -- -- 3 1100 E060606N 6 6 6 4 4 -- -- 3 1100 E080604N 8 6 4 6 4 -- -- 3 1100 E080606N 8 6 6 6 4 -- -- 5 1100 E080804N 8 8 4 6 6 -- -- 4 1100 E080806N 8 8 6 6 6 -- -- 5 1100 E100804N 10 8 4 8 6 -- -- 5 1100 E100806N 10 8 6 8 6 -- -- 6 1100 E101004N 10 10 4 8 8 -- -- 6 1100 E101006N 10 10 6 8 8 -- -- 7 1100 E101008N 10 10 8 8 8 -- -- 8 1100 E120604N 12 6 4 10 4 -- -- 5 1100 E120804N 12 8 4 10 6 -- -- 6 1100 E120806N 12 8 6 10 6 -- -- 7 1100 E121004N 12 10 4 10 8 -- -- 7 1100 E121006N 12 10 6 10 8 -- -- 9 1100 E121204N 12 12 4 10 10 -- -- 8 1100 E121206N 12 12 6 10 10 -- -- 10 1100 E151204N 15 12 4 13 10 -- -- 10 1100 E151206N 15 12 6 13 10 -- -- 11 1100 E151504N 15 15 4 13 13 -- -- 13 1100 E161606N 16 16 6 14 14 -- -- 14 1100 E161608N 16 16 8 14 14 -- -- 14 1100 E181204N 18 12 4 16 10 -- -- 11 1100 E181206N 18 12 6 16 10 -- -- 13 1100 E181504N 18 15 4 16 13 -- -- 14 1100 E181506N 18 15 6 16 13 -- -- 15 1100 E181804N 18 18 4 16 16 -- -- 16 1100 E181806N 18 18 6 16 16 -- -- 17 1100 E202010N 20 20 10 18 18 -- -- 32 1100 E241806N 24 18 6 22 16 -- -- 27 1100 E242406N 24 24 6 22 22 -- -- 34 1100 E242408N 24 24 8 22 22 -- -- 38 1100 E242410N 24 24 10 22 22 -- -- 41 1100 E302010N 30 20 10 28 18 -- -- 44 1100 E302406N 30 24 6 28 22 -- -- 42 1100 E362410N 36 24 10 28 22 -- -- 42 CATALOG NUMBER A B C D EDIMENSIONS SHIP WGHT LBS.FACE A FACE BKNOCKOUTS1100 E060603 6 6 3 4 4 W-X W-X 2 1100 E060604%u2020 6 6 4 4 4 2-3-4 2-3-4 3 1100 E080604 8 6 4 6 4 W-X W-X 3 1100 E080804%u2020 8 8 4 6 6 6-7-8-9 6-7-8-9 4 1100 E100804 10 8 4 8 6 W-X W-X 5 1100 E101004%u2020 10 10 4 8 8 6-7-8-9 3-4-5-6-7 6 1100 E120604 12 6 4 10 4 W-X-Y W-X 5 1100 E120804 12 8 4 10 6 W-X-Y W-X 6 1100 E121004 12 10 4 10 8 W-X-Y W-X 7 1100 E121204%u2020 12 12 4 10 10 3-4-5-6-7 3-4-5-6-7 8 1100 E151204 15 12 4 13 10 W-X-Y-Z W-X-Y 10 1100 E151504 15 15 4 13 13 W-X-Y-Z W-X-Y-Z 13 1100 E181204 18 12 4 16 10 W-X-Y-Z W-X-Y-Z 11 1100 E181504 18 15 4 16 13 W-X-Y-Z W-X-Y-Z 14 1100 E181804 18 18 4 16 16 W-X-Y-Z W-X-Y-Z 16 1100 E060606%u2020 6 6 6 4 4 W-X W-X 3 1100 E080606 8 6 6 6 4 W-X W-X 5 1100 E080806%u2020 8 8 6 6 6 W-X W-X 5 1100 E100806 10 8 6 8 6 W-X W-X 6 1100 E101006%u2020 10 10 6 8 8 W-X W-X 7 1100 E120806 12 8 6 10 6 W-X-Y W-X 7 1100 E121006 12 10 6 10 8 W-X-Y W-X 9 1100 E121206%u2020 12 12 6 10 10 3-4-5-6-7 3-4-5-6-7 10 1100 E151206 15 12 6 13 10 W-X-Y-Z W-X-Y 11 1100 E161606 16 16 6 14 14 W-X-Y-Z W-X-Y-Z 14 1100 E181206 18 12 6 16 10 W-X-Y-Z W-X-Y 13 1100 E181506 18 15 6 16 13 W-X-Y-Z W-X-Y-Z 15 1100 E181806 18 18 6 16 16 W-X-Y-Z W-X-Y-Z 17 1100 E241806 24 18 6 22 16 W-X-Y-Z W-X-Y-Z 27 1100 E242406 24 24 6 22 22 W-X-Y-Z W-X-Y-Z 34 CATALOG NUMBER A B C D EDIMENSIONS SHIP WGHT LBS.FACE A FACE BKNOCKOUTS Single door enclosureCATALOG NUMBER A B C D EDIMENSIONS SHIP WGHT LBS. FACE A FACE BKNOCKOUTS1100 EDD303010N 30 30 10 28 28 -- -- 60 1100 EDD363612N 36 36 12 34 34 -- -- 70 1100 EDD484812N 48 48 12 46 46 -- -- 118Double door enclosure
