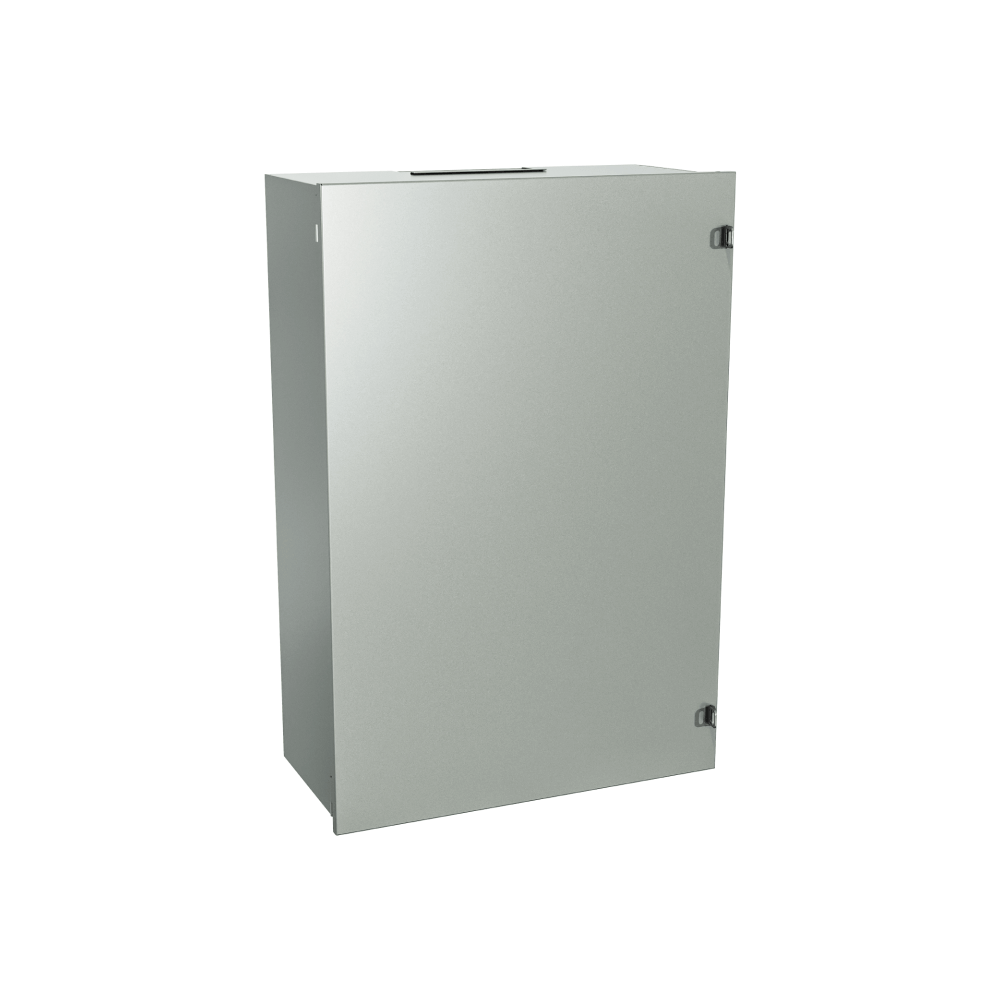

Les armoires de mesure 1100 MC/MCDD sont conçues pour accueillir des transformateurs de mesure ou des boîtes de jonction. Elles sont fabriquées en acier de haute qualité de 16 GA ou 14 GA. Les portes sont articulées grâce à un verrouquet à quart de tour et sont dotées d’un cadenas. Il existe une ouverture sur le dessus de l’armature pour le raccordement du compteur. Les armoires de mesure sont livrées avec un panneau intérieur amovible monté sur des vis. La fixation se fait grâce à des trous à l’arrière de l’armature. Les armoires sont finies à la poudre de fusion thermique, électrostatiquement appliquée sur une base préalablement traitée. La boîte et le panneau sont conformes aux normes ANSI/ASA 61, couleur gris clair.
Certifié CSA NEMA/EEMAC 1 / IP30
| Référence | Dimensions | Poids du navire | Téléchargements | ||
|---|---|---|---|---|---|
| A | B | C | |||
| 1100 MC202010 | 20 | 20 | 10 | 35 livres | PDF 2D | Fichier 3D |
| 1100 MC271310 | 27 | 13 | 10 | 13,15 kg | PDF 2D | Fichier 3D |
| 1100 MC271312 | 27 | 13 | 12 | 40 livres | PDF 2D | Fichier 3D |
| 1100 MC302010 | 30 | 20 | 10 | 45 livres | PDF 2D | Fichier 3D |
