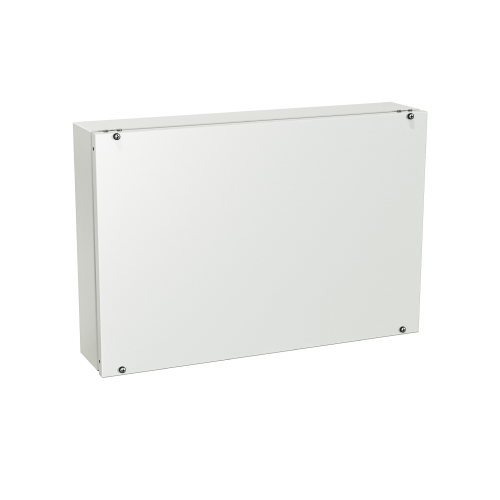

The 6412 ESTB oil and dust tight enclosures are used indoors or outdoors to protect the enclosed controls from dust, dirt, oil and water splashing. Made of high quality steel, with continuously welded corner seams. Opening has a flat lip around all sides to increase rigidity and prevent dripping water from entering the enclosure when the door is open. Seamless gasket ensures a complete and durable water tight seal. The cover is completely removable. External wall mounting feet are provided. Mounting brackets are supplied on the bottom of the enclosure. Enclosure comes without inner panel. Finished with heat fused powder paint, electro-statically applied on a pretreated base.
CSA certified / UL listed / NEMA / EEMAC 4-12 / IP66
| Référence | Dimensions | Poids du navire | Téléchargements | ||
|---|---|---|---|---|---|
| A | B | C | |||
| 6412 ESTB151508 | 6 | 6 | 3 | 2 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB804012 | 31 | 16 | 5 | 21 livres | PDF 2D | Fichier 3D |
| 6412 ESTB151512 | 6 | 6 | 5 | 4 livres | PDF 2D | Fichier 3D |
| 6412 ESTB202008 | 8 | 8 | 3 | 4 livres | PDF 2D | Fichier 3D |
| 6412 ESTB202012 | 8 | 8 | 5 | 5 livres | PDF 2D | Fichier 3D |
| 6412 ESTB301512 | 12 | 6 | 5 | 4 livres | PDF 2D | Fichier 3D |
| 6412 ESTB302008 | 12 | 8 | 3 | 5 livres | PDF 2D | Fichier 3D |
| 6412 ESTB302012 | 12 | 8 | 5 | 6 livres | PDF 2D | Fichier 3D |
| 6412 ESTB303012 | 12 | 12 | 5 | 3,63 kg | PDF 2D | Fichier 3D |
| 6412 ESTB402008 | 16 | 8 | 3 | 6 livres | PDF 2D | Fichier 3D |
| 6412 ESTB402012 | 16 | 8 | 5 | 7 livres | PDF 2D | Fichier 3D |
| 6412 ESTB403012 | 16 | 12 | 5 | 9 livres | PDF 2D | Fichier 3D |
| 6412 ESTB404012 | 16 | 16 | 5 | 12 livres | PDF 2D | Fichier 3D |
| 6412 ESTB502008 | 20 | 8 | 3 | 7 livres | PDF 2D | Fichier 3D |
| 6412 ESTB502012 | 20 | 8 | 5 | 3,63 kg | PDF 2D | Fichier 3D |
| 6412 ESTB503012 | 20 | 12 | 5 | 11 livres | PDF 2D | Fichier 3D |
| 6412 ESTB602008 | 24 | 8 | 3 | 9 livres | PDF 2D | Fichier 3D |
| 6412 ESTB602012 | 24 | 8 | 5 | 10 livres | PDF 2D | Fichier 3D |
| 6412 ESTB603012 | 24 | 12 | 5 | 13 livres | PDF 2D | Fichier 3D |
| 6412 ESTB604012 | 24 | 16 | 5 | 16 livres | PDF 2D | Fichier 3D |
| 6412 ESTB606012 | 24 | 24 | 5 | 19 livres | PDF 2D | Fichier 3D |
| 6412 ESTB802008 | 31 | 8 | 3 | 11 livres | PDF 2D | Fichier 3D |
| 6412 ESTB802012 | 31 | 8 | 5 | 13 livres | PDF 2D | Fichier 3D |
| 6412 ESTB804012 | 31 | 16 | 5 | 21 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB151508 | 6 | 6 | 3 | 2 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB151512 | 6 | 6 | 5 | 4 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB202008 | 8 | 8 | 3 | 4 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB202012 | 8 | 8 | 5 | 5 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB301512 | 12 | 6 | 5 | 4 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB302008 | 12 | 8 | 3 | 5 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB302012 | 12 | 8 | 5 | 6 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB303012 | 12 | 12 | 5 | 3,63 kg | PDF 2D | Fichier 3D |
| 6412 ESWTB402008 | 16 | 8 | 3 | 6 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB402012 | 16 | 8 | 5 | 7 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB403012 | 16 | 12 | 5 | 9 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB404012 | 16 | 16 | 5 | 12 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB502008 | 20 | 8 | 3 | 7 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB502012 | 20 | 8 | 5 | 3,63 kg | PDF 2D | Fichier 3D |
| 6412 ESWTB503012 | 20 | 12 | 5 | 11 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB602008 | 24 | 8 | 3 | 9 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB602012 | 24 | 8 | 5 | 10 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB603012 | 24 | 12 | 5 | 13 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB604012 | 24 | 16 | 5 | 16 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB606012 | 24 | 24 | 5 | 19 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB802008 | 31 | 8 | 3 | 11 livres | PDF 2D | Fichier 3D |
| 6412 ESWTB802012 | 31 | 8 | 5 | 13 livres | PDF 2D | Fichier 3D |
