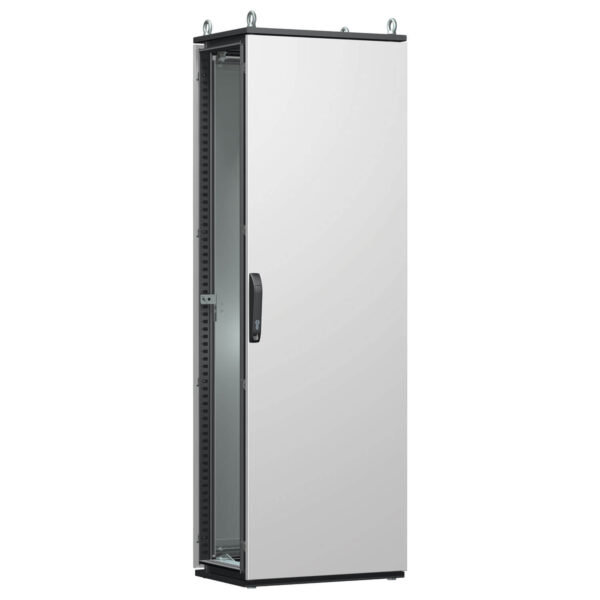

Type 12, 13 | Kit Armoire Baie Unique

6 500 MXN

Dimension (mm height x width x depth)

Personnalisez-le ici

The 6500 MXK cabinet kit is used to protect equipment against oil, dust and light water splashing. The protection rating is achieved by the use of a high quality robotically poured in place gasket. The standard cabinet kits consist of:

6500 MX frame (painted dark gray RAL7011; galvanized)
6500 MXT top cover (painted dark gray RAL7011; steel)
6500 MXB bottom cover (painted dark gray RAL7011; steel)
6500 MXR rear cover (painted light gray RAL7035; steel)
6500 MXD solid door (painted light gray RAL7035; steel) – Consisting of : a 4 points locking door; a tubular stiffening frame; and a zinc cast pull handle with slotted insert.
6500 MXM inner mounting panel (no finish 11GA galvanized)
4 standard levelling feet
4 lifting eye bolts

UL Listed / CSA Certified. CE (IEC60529) NEMA/EEMAC 12-13 / IP55.

The door(s) and covers are made of high quality steel.
The frame is made of galvanized steel.
The door is secured by a pull handle with slotted insert.
Un joint sans soudure, coulé sur place à l'aide d'un système robotisé, garantit une étanchéité durable.
Le meuble est muni de charnières moulées sous pression, avec des goupilles prisonnières en acier inoxydable.
Des pitons de levage sont fournis.
The inner panel is included.
The frame, top cover, and bottom cover are painted RAL7011.
The door(s) and back cover are painted RAL7035.
Certifié CSA.
Homologué UL.
IEC 60529 IP55.

Référence	Dimensions			Poids du navire	Téléchargements
	A	B	C
6500 MXK140604	N/A	N/A	N/A	79,83 kg	PDF 2D \| Fichier 3D
6500 MXK140605	N/A	N/A	N/A	180 livres	PDF 2D \| Fichier 3D
6500 MXK140606	N/A	N/A	N/A	184 lbs	PDF 2D \| Fichier 3D
6500 MXK140708	N/A	N/A	N/A	98,88 kg	PDF 2D \| Fichier 3D
6500 MXK140804	N/A	N/A	N/A	222 lbs	PDF 2D \| Fichier 3D
6500 MXK140805	N/A	N/A	N/A	103,42 kg	PDF 2D \| Fichier 3D
6500 MXK140808	N/A	N/A	N/A	244 lbs	PDF 2D \| Fichier 3D
6500 MXK16100	N/A	N/A	N/A	296 lbs	PDF 2D \| Fichier 3D
6500 MXK161005	N/A	N/A	N/A	304 lbs	PDF 2D \| Fichier 3D
6500 MXK161006	N/A	N/A	N/A	310 lbs	PDF 2D \| Fichier 3D
6500 MXK160404	N/A	N/A	N/A	144 lbs	PDF 2D \| Fichier 3D
6500 MXK160405	N/A	N/A	N/A	67.1 kg	PDF 2D \| Fichier 3D
6500 MXK160406	N/A	N/A	N/A	68,04 kg	PDF 2D \| Fichier 3D
6500 MXK160610	N/A	N/A	N/A	222 lbs	PDF 2D \| Fichier 3D
6500 MXK160612	N/A	N/A	N/A	105,2 kg	PDF 2D \| Fichier 3D
6500 MXK160604	N/A	N/A	N/A	196 livres	PDF 2D \| Fichier 3D
6500 MXK160605	N/A	N/A	N/A	200 liv(res)	PDF 2D \| Fichier 3D
6500 MXK160606	N/A	N/A	N/A	92.5 kg	PDF 2D \| Fichier 3D
6500 MXK160608	N/A	N/A	N/A	97,07 kg	PDF 2D \| Fichier 3D
6500 MXK160609	N/A	N/A	N/A	98,88 kg	PDF 2D \| Fichier 3D
6500 MXK160810	N/A	N/A	N/A	276 lbs	PDF 2D \| Fichier 3D
6500 MXK160812	N/A	N/A	N/A	278 lbs	PDF 2D \| Fichier 3D
6500 MXK200806	N/A	N/A	N/A	304 lbs	PDF 2D \| Fichier 3D
6500 MXK200808	N/A	N/A	N/A	314 lbs	PDF 2D \| Fichier 3D
6500 MXK200809	N/A	N/A	N/A	320 lbs	PDF 2D \| Fichier 3D
6500 MXK200904	N/A	N/A	N/A	342 lbs	PDF 2D \| Fichier 3D
6500 MXK200905	N/A	N/A	N/A	157,8 kg	PDF 2D \| Fichier 3D
6500 MXK200906	N/A	N/A	N/A	354 lbs	PDF 2D \| Fichier 3D
6500 MXK200908	N/A	N/A	N/A	165,104 kg	PDF 2D \| Fichier 3D
6500 MXK221005	N/A	N/A	N/A	388 lbs	PDF 2D \| Fichier 3D
6500 MXK221006	N/A	N/A	N/A	396 lbs	PDF 2D \| Fichier 3D
6500 MXK221008	N/A	N/A	N/A	185 kg	PDF 2D \| Fichier 3D
6500 MXK220405	N/A	N/A	N/A	190 lbs	PDF 2D \| Fichier 3D
6500 MXK220406	N/A	N/A	N/A	194 lbs	PDF 2D \| Fichier 3D
6500 MXK220408	N/A	N/A	N/A	200 liv(res)	PDF 2D \| Fichier 3D
6500 MXK220610	N/A	N/A	N/A	278 lbs	PDF 2D \| Fichier 3D
6500 MXK220612	N/A	N/A	N/A	128.82 kg	PDF 2D \| Fichier 3D
6500 MXK220605	N/A	N/A	N/A	256 lbs	PDF 2D \| Fichier 3D
6500 MXK220606	N/A	N/A	N/A	117,93 kg	PDF 2D \| Fichier 3D
6500 MXK220608	N/A	N/A	N/A	270 lbs	PDF 2D \| Fichier 3D
6500 MXK220609	N/A	N/A	N/A	124,3 kg	PDF 2D \| Fichier 3D
6500 MXK220710	N/A	N/A	N/A	316 lbs	PDF 2D \| Fichier 3D
6500 MXK220712	N/A	N/A	N/A	328 lbs	PDF 2D \| Fichier 3D
6500 MXK220708	N/A	N/A	N/A	304 lbs	PDF 2D \| Fichier 3D
6500 MXK220709	N/A	N/A	N/A	310 lbs	PDF 2D \| Fichier 3D
6500 MXK220810	N/A	N/A	N/A	350 lbs	PDF 2D \| Fichier 3D
6500 MXK220812	N/A	N/A	N/A	358 lbs	PDF 2D \| Fichier 3D
6500 MXK220805	N/A	N/A	N/A	322 lbs	PDF 2D \| Fichier 3D
6500 MXK220806	N/A	N/A	N/A	328 lbs	PDF 2D \| Fichier 3D
6500 MXK220808	N/A	N/A	N/A	338 lbs	PDF 2D \| Fichier 3D
6500 MXK220809	N/A	N/A	N/A	344 lbs	PDF 2D \| Fichier 3D
6500 MXK220905	N/A	N/A	N/A	384 lbs	PDF 2D \| Fichier 3D
6500 MXK220906	N/A	N/A	N/A	388 lbs	PDF 2D \| Fichier 3D
6500 MXK220908	N/A	N/A	N/A	398 lbs	PDF 2D \| Fichier 3D
6500 MXK070610	N/A	N/A	N/A	63,5 kg	PDF 2D \| Fichier 3D
6500 MXK070612	N/A	N/A	N/A	68.95 kg	PDF 2D \| Fichier 3D
6500 MXK070606	N/A	N/A	N/A	53,52 kg	PDF 2D \| Fichier 3D
6500 MXK070608	N/A	N/A	N/A	58,06 kg	PDF 2D \| Fichier 3D
6500 MXK070609	N/A	N/A	N/A	60,8 kg	PDF 2D \| Fichier 3D
6500 MXK070810	N/A	N/A	N/A	166 lbs	PDF 2D \| Fichier 3D
6500 MXK070812	N/A	N/A	N/A	174 livres	PDF 2D \| Fichier 3D
6500 MXK070806	N/A	N/A	N/A	68,04 kg	PDF 2D \| Fichier 3D
6500 MXK070808	N/A	N/A	N/A	158 livres	PDF 2D \| Fichier 3D

Aucun modèle 3D disponible.
