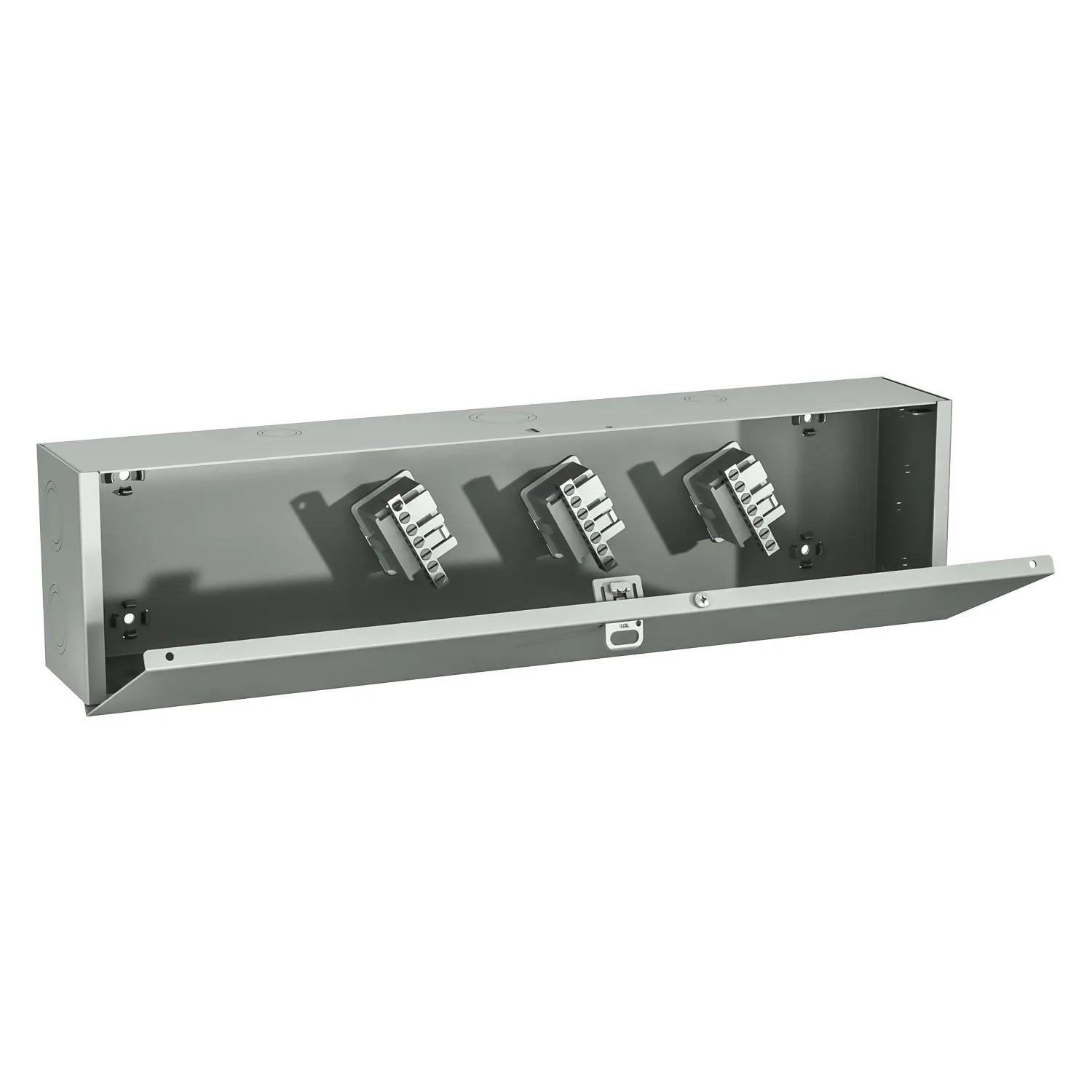

Les boîtiers de répartition 1100 B & T sont conçus pour un service de 600 V (max.) de 3 à 4 fils, dans des emplacements ordinaires. Ils sont fabriqués en acier de haute qualité de calibre 14 ou 16. Ils comportent des trous de montage à l'arrière, des œillets, des charnières de support et une disposition pour cadenas. Les blocs de répartition isolés en phénolique sont installés en usine. Les cosses de 225, 400 et 600 ont des dessus amovibles, ce qui permet de mettre les fils en place facilement. Les boîtiers sont finis avec une peinture en poudre thermodurcie gris lisse ANSI/ASA 61, appliquée électrostatiquement sur une base prétraitée. Le panneau intérieur est galvanisé (autres couleurs disponibles).
Certifié CSA NEMA/EEMAC 1 / IP30
| Référence | Dimensions | Poids du navire | Téléchargements | ||
|---|---|---|---|---|---|
| A | B | C | |||
| 1100 T2103 | 24 | 6 | 4 | 12 livres | PDF 2D | Fichier 3D |
| 1100 T3103 | 36 | 6 | 4 | 6,8 kilogrammes | PDF 2D | Fichier 3D |
| 1100 T2104 | 24 | 6 | 4 | 13 livres | PDF 2D | Fichier 3D |
| 1100 T3104 | 36 | 6 | 4 | 16 livres | PDF 2D | Fichier 3D |
| 1100 T373 | 36 | 6 | 4 | 6,8 kilogrammes | PDF 2D | Fichier 3D |
| 1100 T2203 | 24 | 8 | 5 | 19 livres | PDF 2D | Fichier 3D |
| 1100 T3203 | 36 | 8 | 5 | 26 livres | PDF 2D | Fichier 3D |
| 1100 T374 | 36 | 6 | 4 | 16 livres | PDF 2D | Fichier 3D |
| 1100 T273 | 24 | 6 | 4 | 12 livres | PDF 2D | Fichier 3D |
| 1100 T3204 | 36 | 8 | 5 | 27 livres | PDF 2D | Fichier 3D |
| 1100 T274 | 24 | 6 | 4 | 13 livres | PDF 2D | Fichier 3D |
| 1100 T3403 | 36 | 10 | 6 | 34 livres | PDF 2D | Fichier 3D |
| 1100 T4103 | 48 | 6 | 4 | 20 livres | PDF 2D | Fichier 3D |
| 1100 T4104 | 48 | 6 | 4 | 21 livres | PDF 2D | Fichier 3D |
| 1100 T4203 | 48 | 8 | 5 | 14,5 kg | PDF 2D | Fichier 3D |
| 1100 T4204 | 48 | 8 | 5 | 14,97 kg | PDF 2D | Fichier 3D |
| 1100 T4403 | 48 | 10 | 6 | 42 livres | PDF 2D | Fichier 3D |
| 1100 T4404 | 48 | 10 | 6 | 43 lbs | PDF 2D | Fichier 3D |
| 1100 T4604 | 48 | 10 | 6 | 43 lbs | PDF 2D | Fichier 3D |
| 1100 T473 | 48 | 6 | 4 | 20 livres | PDF 2D | Fichier 3D |
| 1100 T474 | 48 | 6 | 4 | 21 livres | PDF 2D | Fichier 3D |
| 1100 T5103 | 60 | 6 | 4 | 24 livres | PDF 2D | Fichier 3D |
| 1100 T5104 | 60 | 6 | 4 | 25 livres | PDF 2D | Fichier 3D |
| 1100 T4603 | 48 | 10 | 6 | 42 livres | PDF 2D | Fichier 3D |
| 1100 T5203 | 60 | 8 | 5 | 40 lbs | PDF 2D | Fichier 3D |
| 1100 T5204 | 60 | 8 | 5 | 18,6 kg | PDF 2D | Fichier 3D |
| 1100 T5403 | 60 | 10 | 6 | 50 livres | PDF 2D | Fichier 3D |
| 1100 T5404 | 60 | 10 | 6 | 23,13 livres | PDF 2D | Fichier 3D |
| 1100 T5603 | 60 | 10 | 6 | 50 livres | PDF 2D | Fichier 3D |
| 1100 T5604 | 60 | 10 | 6 | 23,13 livres | PDF 2D | Fichier 3D |
| 1100 T6103 | 72 | 6 | 4 | 28 livres | PDF 2D | Fichier 3D |
| 1100 T6104 | 72 | 6 | 4 | 13,15 kg | PDF 2D | Fichier 3D |
| 1100 T6203 | 72 | 8 | 5 | 46 livres | PDF 2D | Fichier 3D |
| 1100 T6204 | 72 | 8 | 5 | 47 lbs | PDF 2D | Fichier 3D |
| 1100 T6403 | 72 | 10 | 6 | 59 livres | PDF 2D | Fichier 3D |
| 1100 T6404 | 72 | 10 | 6 | 27,22 kg | PDF 2D | Fichier 3D |
| 1100 T6603 | 72 | 10 | 6 | 59 livres | PDF 2D | Fichier 3D |
| 1100 T6604 | 72 | 10 | 6 | 27,22 kg | PDF 2D | Fichier 3D |
