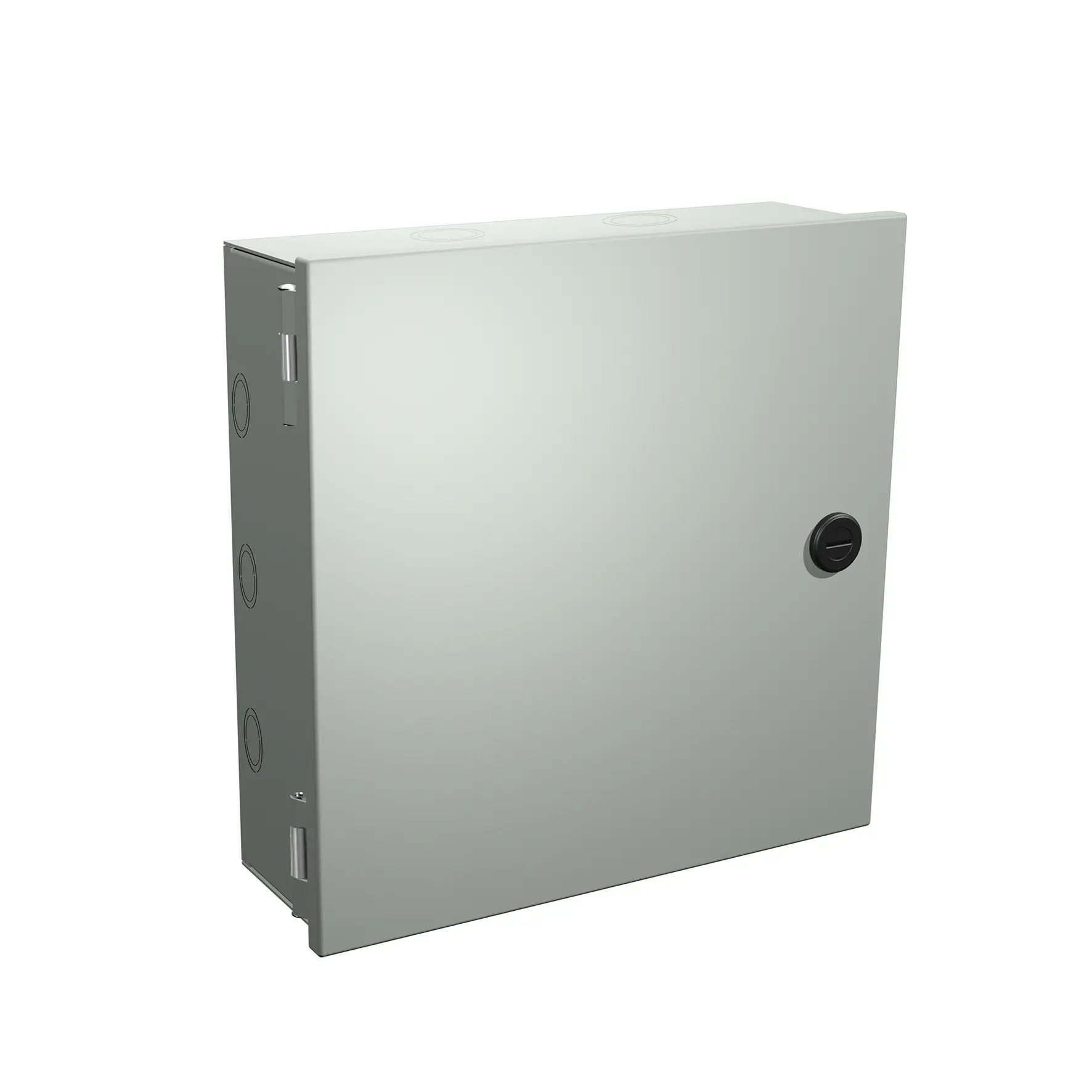

The 1100 EH are used as surface mounting welded hinge junction boxes, switch boxes or general service boxes. Made of high quality steel these boxes have knockouts. Enclosures are closed with ¼ turn locks, the hinge system is enhanced with welded hinges and crimped hinge pin. Four internal mounting holes, and a bonding screw are provided. Finished with heat fused powder paint, electro-statically applied on a pretreated base. Paint color : ANSI/ASA 61 smooth gray
CSA Certified / UL Listed / NEMA / EEMAC 1 / IP30
| Référence | Dimensions | Poids du navire | Téléchargements | ||
|---|---|---|---|---|---|
| A | B | C | |||
| 1100 EH120806N | 12 | 8 | 6 | 7 livres | PDF 2D | Fichier 3D |
| 1100 EH121004N | 12 | 10 | 4 | 7 livres | PDF 2D | Fichier 3D |
| 1100 EH121006N | 12 | 10 | 6 | 9 livres | PDF 2D | Fichier 3D |
| 1100 EH121204N | 12 | 12 | 4 | 3,63 kg | PDF 2D | Fichier 3D |
| 1100 EH121206N | 12 | 12 | 6 | 10 livres | PDF 2D | Fichier 3D |
| 1100 EH151204N | 15 | 12 | 4 | 10 livres | PDF 2D | Fichier 3D |
| 1100 EH080804N | 8 | 8 | 4 | 4 livres | PDF 2D | Fichier 3D |
| 1100 EH151206N | 15 | 12 | 6 | 11 livres | PDF 2D | Fichier 3D |
| 1100 EH080806N | 8 | 8 | 6 | 5 livres | PDF 2D | Fichier 3D |
| 1100 EH151504N | 15 | 15 | 4 | 13 livres | PDF 2D | Fichier 3D |
| 1100 EH100804N | 10 | 8 | 4 | 5 livres | PDF 2D | Fichier 3D |
| 1100 EH161606N | 16 | 16 | 6 | 14 livres | PDF 2D | Fichier 3D |
| 1100 EH040404N | 4 | 4 | 4 | 1 livre | PDF 2D | Fichier 3D |
| 1100 EH100806N | 10 | 8 | 6 | 6 livres | PDF 2D | Fichier 3D |
| 1100 EH060603N | 6 | 6 | 3 | 2 livres | PDF 2D | Fichier 3D |
| 1100 EH101004N | 10 | 10 | 4 | 6 livres | PDF 2D | Fichier 3D |
| 1100 EH060604N | 6 | 6 | 4 | 3 livres | PDF 2D | Fichier 3D |
| 1100 EH101006N | 10 | 10 | 6 | 7 livres | PDF 2D | Fichier 3D |
| 1100 EH060606N | 6 | 6 | 6 | 3 livres | PDF 2D | Fichier 3D |
| 1100 EH101008N | 10 | 10 | 8 | 3,63 kg | PDF 2D | Fichier 3D |
| 1100 EH080604N | 8 | 6 | 4 | 3 livres | PDF 2D | Fichier 3D |
| 1100 EH161606 | 16 | 16 | 4 | 14 livres | PDF 2D | Fichier 3D |
| 1100 EH120604N | 12 | 6 | 4 | 5 livres | PDF 2D | Fichier 3D |
| 1100 EH181204 | 18 | 12 | 4 | 11 livres | PDF 2D | Fichier 3D |
| 1100 EH080606N | 8 | 6 | 6 | 5 livres | PDF 2D | Fichier 3D |
| 1100 EH181206 | 18 | 12 | 6 | 13 livres | PDF 2D | Fichier 3D |
| 1100 EH120804N | 12 | 8 | 4 | 6 livres | PDF 2D | Fichier 3D |
| 1100 EH121006 | 12 | 10 | 6 | 9 livres | PDF 2D | Fichier 3D |
| 1100 EH181504 | 18 | 15 | 4 | 14 livres | PDF 2D | Fichier 3D |
| 1100 EH121204 | 12 | 12 | 4 | 3,63 kg | PDF 2D | Fichier 3D |
| 1100 EH181506 | 18 | 15 | 6 | 6,8 kilogrammes | PDF 2D | Fichier 3D |
| 1100 EH121206 | 12 | 12 | 6 | 10 livres | PDF 2D | Fichier 3D |
| 1100 EH181804 | 18 | 18 | 4 | 16 livres | PDF 2D | Fichier 3D |
| 1100 EH151204 | 15 | 12 | 4 | 10 livres | PDF 2D | Fichier 3D |
| 1100 EH181806 | 18 | 18 | 6 | 17 livres | PDF 2D | Fichier 3D |
| 1100 EH151206 | 15 | 12 | 6 | 11 livres | PDF 2D | Fichier 3D |
| 1100 EH080806 | 8 | 8 | 6 | 5 livres | PDF 2D | Fichier 3D |
| 1100 EH241806 | 24 | 18 | 6 | 27 livres | PDF 2D | Fichier 3D |
| 1100 EH100804 | 10 | 8 | 4 | 5 livres | PDF 2D | Fichier 3D |
| 1100 EH151504 | 15 | 15 | 4 | 13 livres | PDF 2D | Fichier 3D |
| 1100 EH100806 | 10 | 8 | 6 | 6 livres | PDF 2D | Fichier 3D |
| 1100 EH242406 | 24 | 24 | 6 | 34 livres | PDF 2D | Fichier 3D |
| 1100 EH060603 | 6 | 6 | 3 | 2 livres | PDF 2D | Fichier 3D |
| 1100 EH101004 | 10 | 10 | 4 | 6 livres | PDF 2D | Fichier 3D |
| 1100 EH060604 | 6 | 6 | 4 | 3 livres | PDF 2D | Fichier 3D |
| 1100 EH101006 | 10 | 10 | 6 | 7 livres | PDF 2D | Fichier 3D |
| 1100 EH060606 | 6 | 6 | 6 | 3 livres | PDF 2D | Fichier 3D |
| 1100 EH120604 | 12 | 6 | 4 | 5 livres | PDF 2D | Fichier 3D |
| 1100 EH080604 | 8 | 6 | 4 | 3 livres | PDF 2D | Fichier 3D |
| 1100 EH120804 | 12 | 8 | 4 | 6 livres | PDF 2D | Fichier 3D |
| 1100 EH080606 | 8 | 6 | 6 | 5 livres | PDF 2D | Fichier 3D |
| 1100 EH120806 | 12 | 8 | 6 | 7 livres | PDF 2D | Fichier 3D |
| 1100 EH181806N | 18 | 18 | 6 | 17 livres | PDF 2D | Fichier 3D |
| 1100 EH080804 | 8 | 8 | 4 | 4 livres | PDF 2D | Fichier 3D |
| 1100 EH202010N | 20 | 20 | 10 | 14,5 kg | PDF 2D | Fichier 3D |
| 1100 EH121004 | 12 | 10 | 4 | 7 livres | PDF 2D | Fichier 3D |
| 1100 EH241806N | 24 | 18 | 6 | 27 livres | PDF 2D | Fichier 3D |
| 1100 EH161608N | 16 | 16 | 8 | 14 livres | PDF 2D | Fichier 3D |
| 1100 EH242406N | 24 | 24 | 6 | 34 livres | PDF 2D | Fichier 3D |
| 1100 EH181204N | 18 | 12 | 4 | 11 livres | PDF 2D | Fichier 3D |
| 1100 EH242408N | 24 | 24 | 8 | 38 livres | PDF 2D | Fichier 3D |
| 1100 EH181206N | 18 | 12 | 6 | 13 livres | PDF 2D | Fichier 3D |
| 1100 EH242410N | 24 | 24 | 10 | 18,6 kg | PDF 2D | Fichier 3D |
| 1100 EH181504N | 18 | 15 | 4 | 14 livres | PDF 2D | Fichier 3D |
| 1100 EH302010N | 30 | 20 | 10 | 44 livres | PDF 2D | Fichier 3D |
| 1100 EH181506N | 18 | 15 | 6 | 6,8 kilogrammes | PDF 2D | Fichier 3D |
| 1100 EH302406N | 30 | 24 | 6 | 42 livres | PDF 2D | Fichier 3D |
| 1100 EH181804N | 18 | 18 | 4 | 16 livres | PDF 2D | Fichier 3D |
| 1100 EH362410N | 36 | 24 | 10 | 59 livres | PDF 2D | Fichier 3D |
