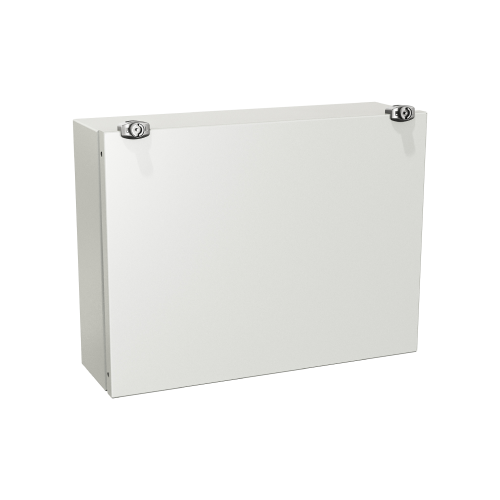

The 6412 ESCHTB are used indoors or outdoors to protect the enclosed controls from dust, dirt, oil and water splashing. The 6412 ESCHTB are made from high quality code gauge steel, with corner seams continuously welded. The opening has a curled lip around all sides to increase rigidity and prevent dripping water from entering the box when the door is open. A high quality, robotically poured-in-place, seamless gasket ensures a complete and durable water-tight seal. The enclosures feature die cast hinges, which are bound to the cover by an exclusive concealed hinge pin system. The covers are interchangeable and can be removed by unfastening the anti-vibration lock nuts. The enclosure can be internally or externally mounted using optional wall mounting feet. These feet have oblong holes to facilitate installation. Mounting brackets are supplied on the bottom of the enclosure. Inner panels can be ordered separately, see page 174. Enclosures are finished with heat fused powder paint, electro-statically applied on a pretreated base. Box is RAL7035 textured light gray.
CSA Certified / UL Listed NEMA/EEMAC 4-12 / IP66
Catalog Number | Dimensions | Ship Weight | Downloads | ||
---|---|---|---|---|---|
A | B | C | |||
6412 ESCHWTB402008 | 8 | 16 | 3 | 6 lbs | 2D PDF | 3D File |
6412 ESCHTB151512 | 6 | 6 | 5 | 4 lbs | 2D PDF | 3D File |
6412 ESCHWTB402012 | 8 | 16 | 5 | 7 lbs | 2D PDF | 3D File |
6412 ESCHWTB403012 | 12 | 16 | 5 | 9 lbs | 2D PDF | 3D File |
6412 ESCHWTB404012 | 16 | 16 | 5 | 12 lbs | 2D PDF | 3D File |
6412 ESCHWTB502008 | 8 | 20 | 3 | 7 lbs | 2D PDF | 3D File |
6412 ESCHWTB502012 | 8 | 20 | 5 | 8 lbs | 2D PDF | 3D File |
6412 ESCHWTB503012 | 12 | 20 | 5 | 11 lbs | 2D PDF | 3D File |
6412 ESCHWTB602008 | 8 | 24 | 3 | 9 lbs | 2D PDF | 3D File |
6412 ESCHWTB602012 | 8 | 24 | 5 | 10 lbs | 2D PDF | 3D File |
6412 ESCHWTB603012 | 12 | 24 | 5 | 13 lbs | 2D PDF | 3D File |
6412 ESCHWTB604012 | 16 | 24 | 5 | 16 lbs | 2D PDF | 3D File |
6412 ESCHWTB606012 | 24 | 24 | 5 | 19 lbs | 2D PDF | 3D File |
6412 ESCHWTB802012 | 8 | 31 | 5 | 13 lbs | 2D PDF | 3D File |
6412 ESCHTB151508 | 6 | 6 | 3 | 2 lbs | 2D PDF | 3D File |
6412 ESCHWTB804012 | 16 | 31 | 5 | 21 lbs | 2D PDF | 3D File |
6412 ESCHTB153012 | 6 | 12 | 5 | 4 lbs | 2D PDF | 3D File |
6412 ESCHTB202008 | 8 | 8 | 3 | 4 lbs | 2D PDF | 3D File |
6412 ESCHTB202012 | 8 | 8 | 5 | 5 lbs | 2D PDF | 3D File |
6412 ESCHTB203008 | 8 | 12 | 3 | 5 lbs | 2D PDF | 3D File |
6412 ESCHTB203012 | 8 | 12 | 5 | 6 lbs | 2D PDF | 3D File |
6412 ESCHTB204012 | 8 | 16 | 5 | 7 lbs | 2D PDF | 3D File |
6412 ESCHTB205008 | 8 | 20 | 3 | 7 lbs | 2D PDF | 3D File |
6412 ESCHTB205012 | 8 | 20 | 5 | 8 lbs | 2D PDF | 3D File |
6412 ESCHTB206008 | 8 | 24 | 3 | 9 lbs | 2D PDF | 3D File |
6412 ESCHTB206012 | 8 | 24 | 5 | 10 lbs | 2D PDF | 3D File |
6412 ESCHTB208008 | 8 | 31 | 3 | 11 lbs | 2D PDF | 3D File |
6412 ESCHTB208012 | 8 | 31 | 5 | 13 lbs | 2D PDF | 3D File |
6412 ESCHTB303012 | 12 | 12 | 5 | 8 lbs | 2D PDF | 3D File |
6412 ESCHTB304012 | 12 | 16 | 5 | 9 lbs | 2D PDF | 3D File |
6412 ESCHTB305012 | 12 | 20 | 5 | 11 lbs | 2D PDF | 3D File |
6412 ESCHTB306012 | 12 | 24 | 5 | 13 lbs | 2D PDF | 3D File |
6412 ESCHTB402008 | 8 | 16 | 3 | 6 lbs | 2D PDF | 3D File |
6412 ESCHTB404012 | 16 | 16 | 5 | 12 lbs | 2D PDF | 3D File |
6412 ESCHTB406012 | 16 | 24 | 5 | 16 lbs | 2D PDF | 3D File |
6412 ESCHTB408012 | 16 | 31 | 5 | 21 lbs | 2D PDF | 3D File |
6412 ESCHTB606012 | 24 | 24 | 5 | 19 lbs | 2D PDF | 3D File |
6412 ESCHWTB151508 | 6 | 6 | 3 | 2 lbs | 2D PDF | 3D File |
6412 ESCHWTB151512 | 6 | 6 | 5 | 4 lbs | 2D PDF | 3D File |
6412 ESCHWTB202008 | 8 | 8 | 3 | 4 lbs | 2D PDF | 3D File |
6412 ESCHWTB202012 | 8 | 8 | 5 | 5 lbs | 2D PDF | 3D File |
6412 ESCHWTB301512 | 6 | 12 | 5 | 4 lbs | 2D PDF | 3D File |
6412 ESCHWTB302008 | 8 | 12 | 3 | 5 lbs | 2D PDF | 3D File |
6412 ESCHWTB302012 | 8 | 12 | 5 | 6 lbs | 2D PDF | 3D File |
6412 ESCHWTB303012 | 12 | 12 | 5 | 8 lbs | 2D PDF | 3D File |
6412 ESCHWTB802008 | 8 | 31 | 3 | 11 lbs | 2D PDF | 3D File |
